Principio de equipamiento
El filtro de precisión de tambor giratorio se compone de módulo de estructura de equipos, módulo de filtro, sistema de conducción, sistema de lavado a contracorriente y sistema de control automático.

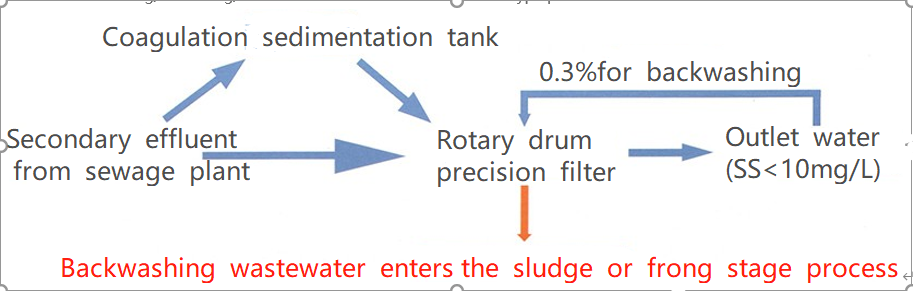

Después de que las aguas residuales ingresen al equipo, el sistema de control automático inicia el sistema de conducción para accionar el tambor para girar, y comienza al sistema de lavado a contracorriente al mismo tiempo. Bajo la acción de la gravedad, las aguas residuales fluyen fuera del tambor del tambor, y los sólidos suspendidos en el agua se interceptan en el tambor por la pantalla del filtro. El tambor gira lentamente, y la bomba de lavado hacia atrás dibuja agua filtrada para lavar la pantalla de filtro. La suciedad lavada cae en el tanque de recolección dentro del tambor y se descarga fuera del equipo a través del tubo de purga.
Cuando las aguas residuales ingresan al equipo, el sistema de conducción y el sistema de lavado a contracorriente operan continuamente sin intermediar.
Composición de equipos

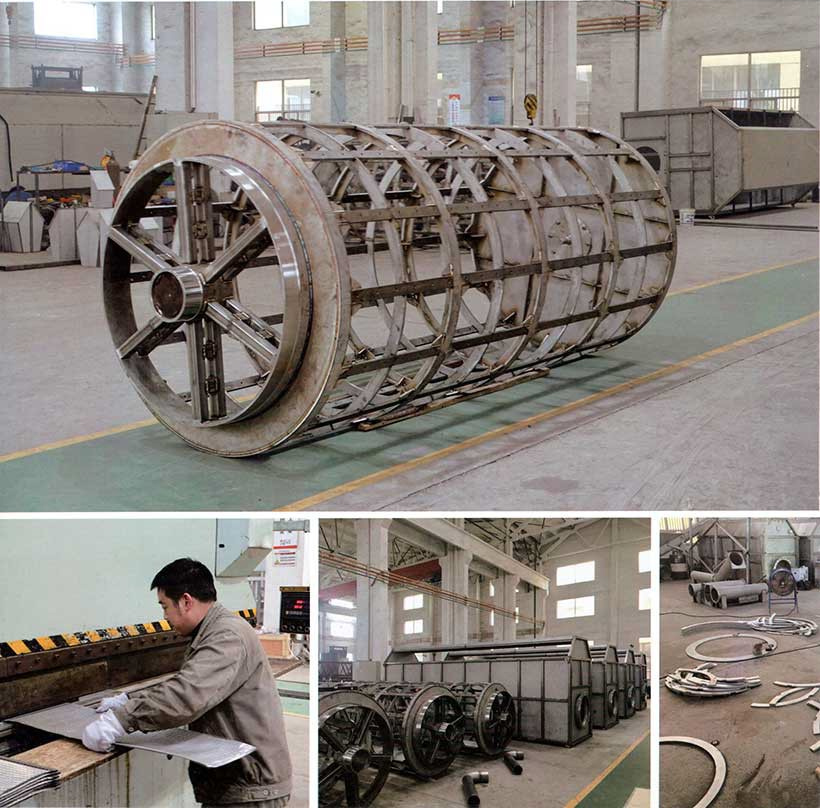

Módulo de estructura de equipo

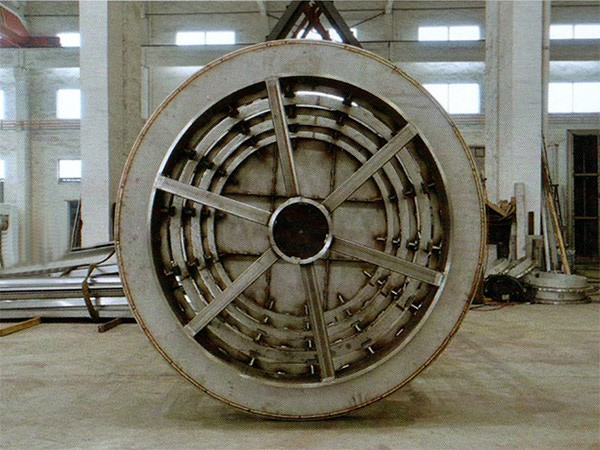

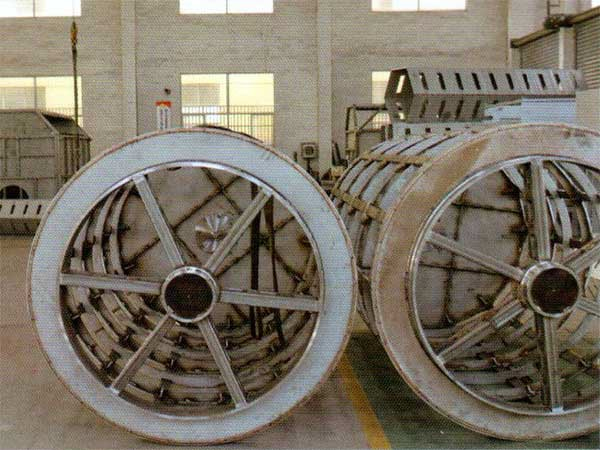

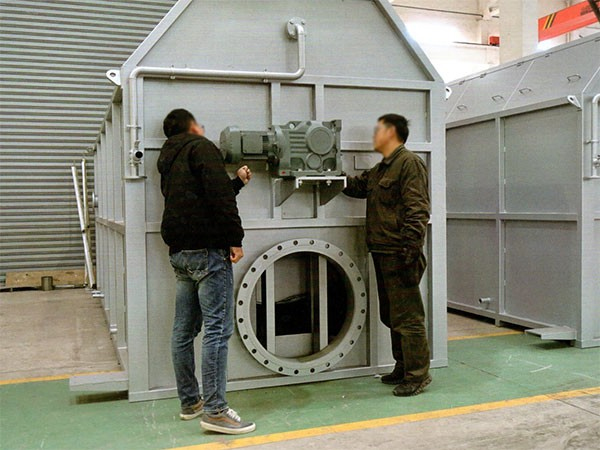

El módulo de estructura del equipo se compone de cuerpo y tambor de equipos, y está hecho de acero inoxidable 304L (316L opcional).
② Módulo de filtro el

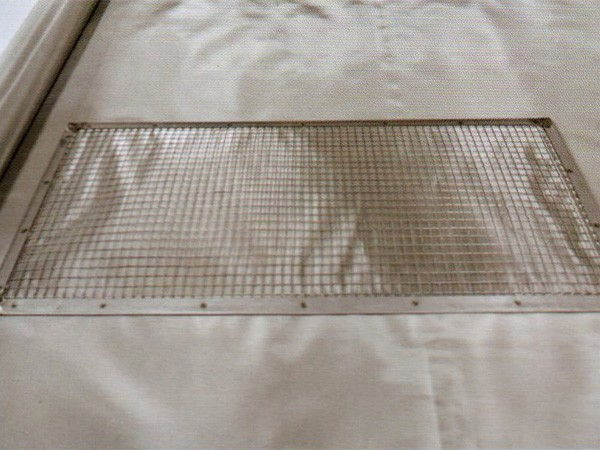

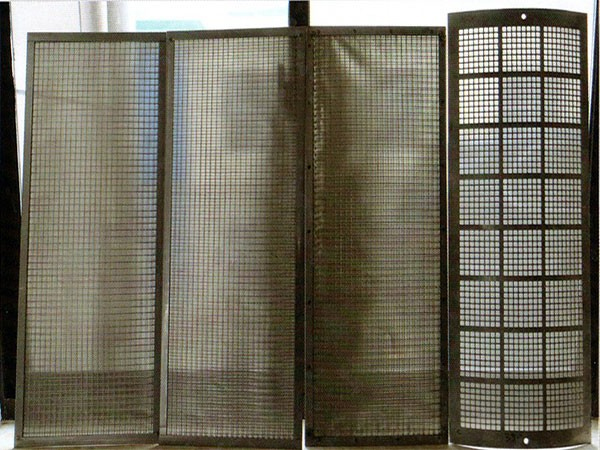

El módulo de filtro está compuesto por varias pantallas de filtro independientes y extraíbles, que están hechas de alambre de acero inoxidable de 316L de nivel micrón a través de un proceso especial (se seleccionan diferentes filtros de precisión de acuerdo con la calidad del agua del agua de entrada, y los filtros importados y domésticos son proporcionado al mismo tiempo).
③ Sistema de unidad el

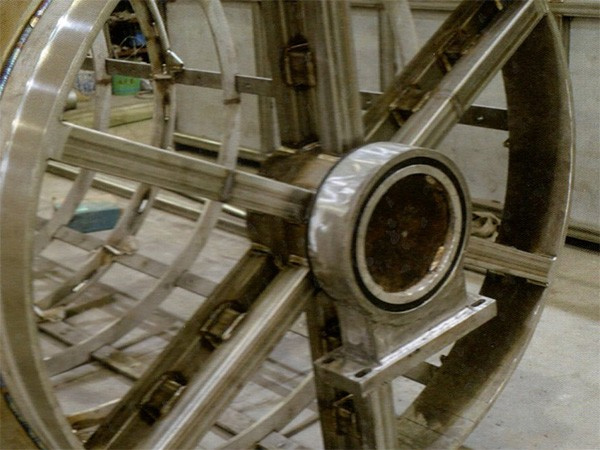

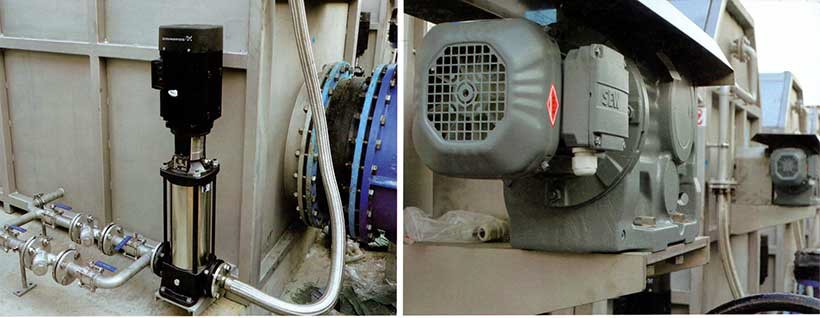

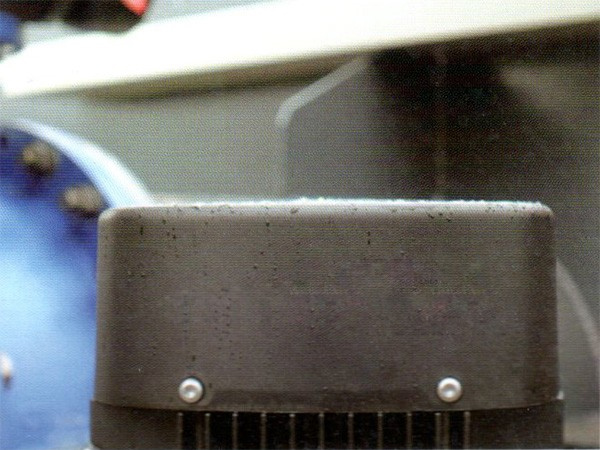

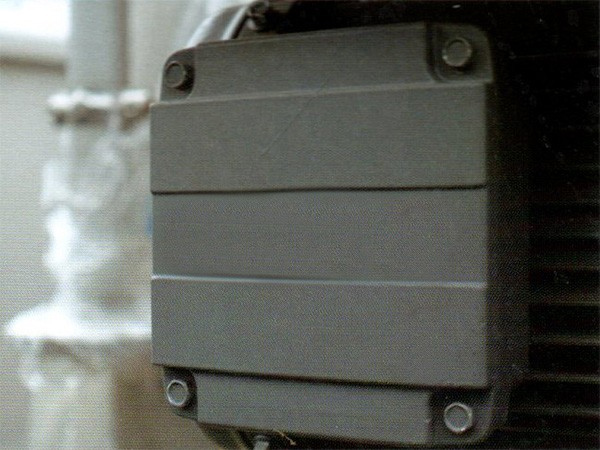

El sistema de accionamiento está compuesto por un motor engranado, un eje de transmisión y un cojinete central.

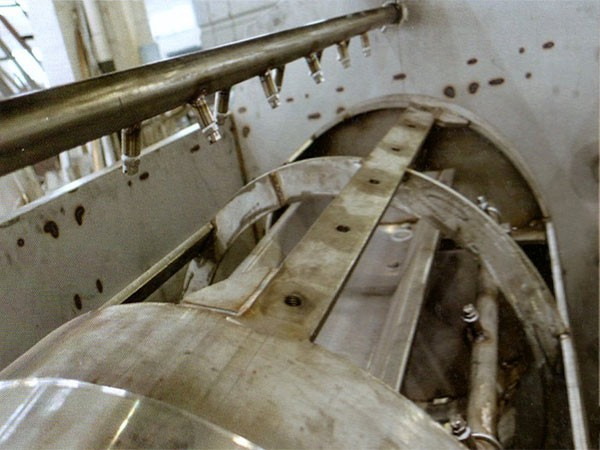

④ Sistema de lavado a contracorriente
El sistema de lavado a contracorriente consta de bombas de lavado a contracorriente, tuberías, filtros de agua de lavado a contracorriente, boquillas, tanques de recolección y tuberías de aguas residuales.
⑤ El sistema de control

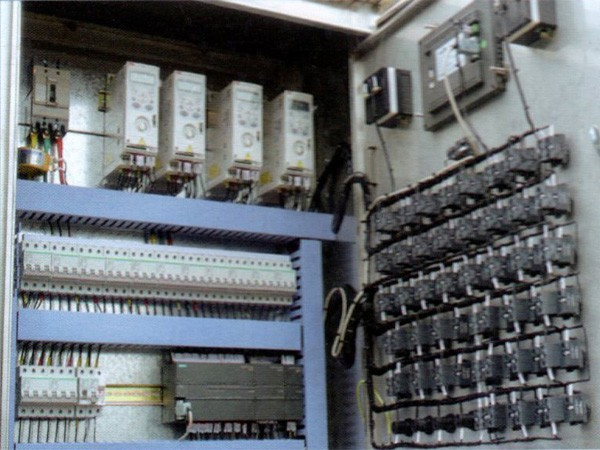

El equipo adopta el sistema de control automático PLC. El sistema de control de PLC se instala en el gabinete de control eléctrico. y puede comunicarse con la sala de control central en la fábrica.
Ventajas de los equipos
\"Calidad \" es el requisito básico. En cada práctica, frente a la calidad de agua diferente, según las diferentes dificultades de tratamiento, hemos desarrollado filtros adecuados para diferentes entradas de agua, mejoraron la estructura detallada del equipo, y están comprometidos con \"CUMPLIMIENTO DE OUTEL DE AGUA\" y \"Facilidad de uso del cliente\". Dos objetivos principales, y continúan desafiando otros ciclos de mantenimiento de largos para reducir los costos de uso del cliente.
1, rodamientos sin aceite en la entrada de agua. Durante El proceso de trabajo, la pérdida del lubricante sólido es pequeño, puede ser la auto-reposición, la fuerza de carga es grande, y el sistema de enfriamiento de agua se utiliza para resolver completamente la quema de azulejos.

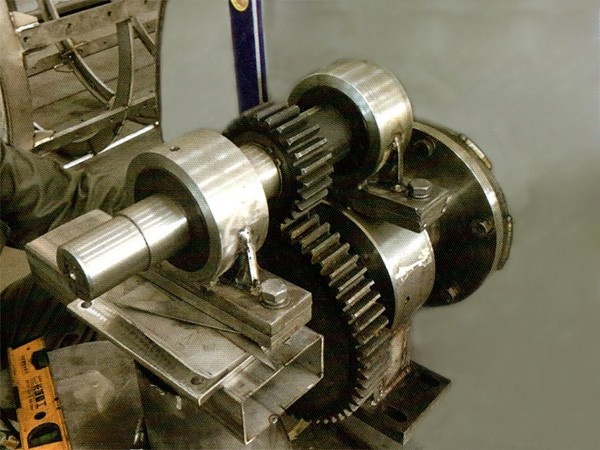

2, la estructura de transmisión del conjunto de engranajes en la salida de agua. No hay problema de transmisión de cadena desigual, Y el período de mantenimiento es largo.

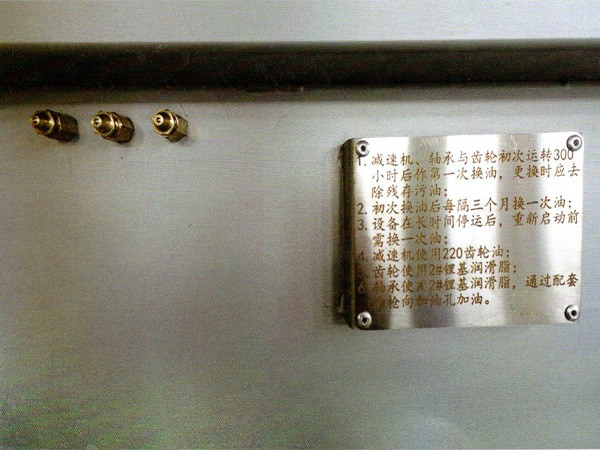

3. rodamiento Estructura de lubricación en la salida de agua. La estructura de reabastecimiento de combustible externo elimina la necesidad de que los operadores ingresen a la cabina, lo que reduce la dificultad de mantenimiento y la mejora de la facilidad de uso del usuario.
4. Tambor concéntrico de doble extremo, que ha sufrido un procesamiento preciso de coaxialidad. Y la corrección de equilibrio dinámico repetida. Apunta a evitar El problema común de la deformación del tambor después de muchos años de operación en el mercado.
5. Basado en la experiencia de campo rica, los diferentes filtros de precisión. Al mismo tiempo, ha alcanzado los tres indicadores de núcleo de filtro de \"alta precisión\", \"larga vida útil\" y \"capacidad de procesamiento no decreciente\".
6. Sistema de boquilla de retroilwash con principal externo y Auxiliar interno. Incluso en la cara de la dosificación excesiva o altos de SS, puede operar de manera estable, ampliar el alcance de la calidad del agua influyente del equipo y extender el ciclo de mantenimiento del filtro.
7. Lógica de control electrónico hurganizado. Sobre la base de la experiencia de campo, hemos agregado algunas configuraciones fáciles de usar, como el enlace entre el indicador de nivel de tanque de entrada y la válvula solenoide de bypass. Cuando el nivel del tanque de entrada es Demasiado alto, significa que se atenúa el flujo de la pantalla del filtro. En este momento, la válvula de bypass. se abre automáticamente. Para reducir el riesgo de daños por filtro.
Ventas y Servicio postventa
Adaptado según la situación y las características del sitio del usuario.
Establecer un \"registro de mantenimiento\" para cada equipo que salga de la fábrica, y devolver la llamada trimestralmente
Los estándares de descarga de contaminantes actuales de GB18918-2002 \"de China para las plantas de tratamiento de aguas residuales urbanas\" establece tres niveles de estándares para la calidad de los efluentes de las plantas de alcantarillado urbano, de las cuales los estándares de primer nivel se dividen en estándares A y B.
El plan de construcción de las instalaciones de aguas residuales y reciclaje de \"duodécimo cinco años de cinco años de 5 años de cinco años. mil millones de yuanes. La mayoría de las plantas de tratamiento de aguas residuales deben someterse a una transformación tecnológica, desde el grado B a grado A.
Desde los datos de la tabla, podemos ver que el nivel B se incrementa a nivel A, y la alta concentración de emisión permitida de SS se reduce de 20 mg / l a 10 mg / l. Esta es la zona principal con la que se trata el filtro de precisión tipo tambor.
modelo | Artículos de control básicos | Nivel 1 estándar | Secundario estándar | Nivel 3 estándar | ||
Un estandar | B estándar | |||||
1 | Demanda química de oxígeno (COD) | 50 | 60 | 100 | 120 | |
2 | Demanda bioquímica de oxígeno (BOD5) | 10 | 20 | 30 | 60 | |
3 | Materia suspendida (SS) | 10 | 20 | 30 | 50 | |
4 | Aceites de animales y verduras. | 1 | 3 | 5 | 20 | |
5 | Petro | 1 | 3 | 5 | 15 | |
6 | Tensioactivo aniónico | 0.5 | 1 | 2 | 5 | |
7 | Nitrógeno total (calculado como N) | 15 | 20 | — | — | |
8 | Amoniaco (calculado por n) | 5 (8) | 8 (15) | 25 (30) | — | |
9 | Fósforo total (calculado por p) | Construido antes del 31 de diciembre de 2005. | 1 | 1.5 | 3 | 5 |
La construcción comenzó el 1 de enero, 2006 | 0.5 | 1 | 3 | 5 | ||
10 | Croma (tiempos de dilución) | 30 | 30 | 40 | 50 | |
11 | Valor de pH | 6 ~ 9 | ||||
12 | Número de grupo de coliformes fecales / (PCS / L) | 103 | 104 | 104 | — |
Según nuestra experiencia con aguas residuales municipales, SS en agua de cola de aguas residuales municipales generalmente presenta dos
características de \"gran cantidad\" y \"tamaño de partículas pequeñas\", que pone requisitos hacia adelante para el Precisión de filtración de la Filtrar y requiere un tamaño de poro pequeño.
La pequeña abertura solo puede garantizar la tasa de intercepción, y en la operación posterior, es necesario lograr una larga vida (requisito de fuerza) y no hay atenuación del flujo (fácil a lavar a contracorriente).
Micrografía del filtro.

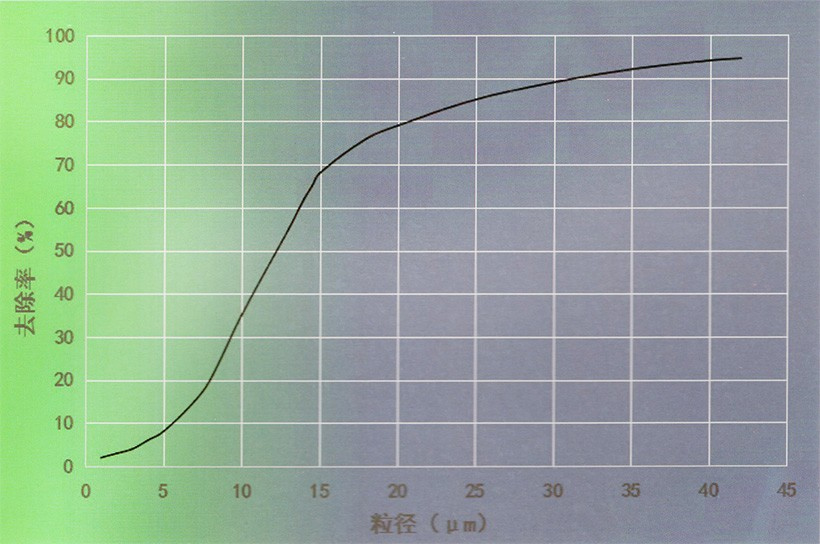

La relación entre el tamaño de partícula SS correspondiente a la red y la tasa de eliminación.
La pantalla del filtro utilizada por nuestra empresa para la actualización de aguas residuales municipales tiene un tamaño de poro de 26 μm, un espesor de malla de 0,15 mm, un peso de 0,26 g por pulgada cuadrada y un área efectiva del 29%. Tiene buenos parámetros de rendimiento y puede garantizar La tasa de intercepción y la calidad de operación en gran medida.
Tabla de parámetros de selección
modelo | FLHWL-3000 | FLHWL-5000 | Flhwl-10000 | FLHWL-15000 | Flhwl-20000 | Flhwl-25000 | Flhwl-30000 |
Procesando Capacidad (metro3/D) | 3000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 |
Dimensions (mm) | 2900 × 1220 × 1470 | 2900 × 1600 × 2060 | 3800 × 1600 × 2220 | 4700 × 1600 × 2220 | 5600 × 1600 × 2220 | 5600 × 1760 × 2500 | 6500 × 1760 × 2500 |
Filtrar área (metro2) | 1.5 | 2.5 | 5 | 7.5 | 10 | 12 | 15 |
Diámetro de salida | DN200 | DN300 | DN500 | DN500 | DN600 | DN700 | DN700 |
Engranaje motor energía (Kw) | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 1.5 |
Bomba de lavado energía (Kw) | 1.1 | 1.1 | 2.2 | 3 | 4 | 4 | 5.5 |
Consumo de agua de lavado (metro3/D) | 20 | 20 | 40 | 60 | 80 | 80 | 100 |
Resaca presión (bar) | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
Áreas de aplicación:
Actualización municipal de alcantarillado, filtración del lado del agua de refrigeración circulante, reutilización de agua reclamada, tratamiento del río, acuicultura.
