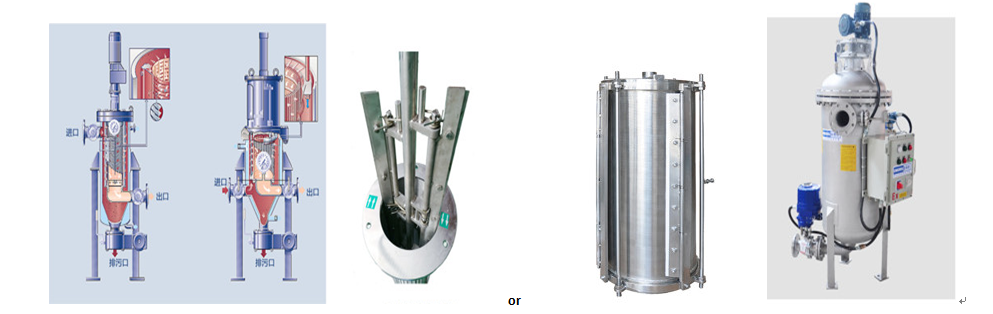

1.Crudo agua o líquido Entra en el filtro a través de la entrada, pasa a través del elemento de filtro Superficie interior, fluye desde afuera hacia adentro, los escombros son blokec fuera de los elementos del filtro
2. Filtro de raspador interno en etapa de filtración
El líquido crudo entra en filtro por entrada, en elementos de filtro en el interior, flujo fronm en el exterior, los DRIs están bloqueados en la superficie de los elementos del filtro
3. Etapa de ropa:
Cuando los elementos de filtro necesitan Limpieza, (según el tiempo, la presión diferencial o la elección manual, el transformador diferente. El interruptor de presión diferencial envía la señal al gabinete de control, el PLC del gabinete Continuar con el proceso de limpieza, el motor elétrico acciona el reductor y acciona el eje girado y raspando el Superficie del elemento del filtro, los escombros fluyen hacia abajo al fondo del filtro con la ayuda de la gravedad y la válvula DIDSARGE abierta y drena los escombros.
Principio de trabajo:
Único capacidad | 1-1000m3 / h, múltiple paralizar para más capacidad |
Para vigousia líquida | Elevado Líquido vicooso, adecuado 800000CP |
Material | Acero, Acero con forro de goma, SS304, SS316L, acero de fase DUA (2205/2207) |
Control gabinete | IP 54 / EX / Soporte Pantalla táctil personalizada |
Max presión de trabajo | 0-1.6mpa, ( Presión superior personalizada) |
Max temperatura | 0--230 ° C, (material especial para mayor temperatura ) |
Filtrar elemento | Elevado Elemento de filtro de cuña de metal de fuerza |
Filtración | 2-200um |
Limpieza medios de control | Temporizador / Diferencial, Manual Presione (señal de RS485 adoptada para el control remoto |
Medios de limpieza | Interno raspador / raspador eléctrico elimina el Sólidos superficiales por conductor. motor |
Parámetros técnicos:
modelo | Área de filtración (M2) | H1 (m) | H2 (M) | H3 (m) | H4 (M) | Capacidad de flujo (M3 / H) | Entrada / Outlet (DN) | Descarga (dn) |
FLE-273 | 0.34 | 950 | 620 | 150 | 1450 | 50 | 80 | 25 |
FLE-325 | 0.41 | 1070 | 620 | 150 | 1600 | 150 | 100 | 25 |
FLE-426 | 0.66 | 1250 | 785 | 150 | 1870 | 300 | 150 | 40 |
FLE530 | 0.88 | 1445 | 845 | 150 | 2200 | 500 | 200 | 50 |
FLE630 | 1.10 | 1600 | 1000 | 200 | 2455 | 700 | 250 | 65 |
FLE720 | 1.90 | 1620 | 1020 | 200 | 22550 | 1100 | 300 | 80 |
FLE820 | 2.20 | 1735 | 1035 | 200 | 2700 | 1500 | 350 | 80 |
FLE920 | 2.60 | 1825 | 1125 | 200 | 2800 | 2000 | 400 | 80 |
FLE1020 | 3.50 | 1850 | 1200 | 200 | 2960 | 2500 | 450 | 80 |
FLE-1220 | 4.70 | 1950 | 1250 | 200 | 3100 | 3000 | 500 | 80 |
